洗濯機の構造をわかりやすく解説｜部品の役割と洗いから脱水までの仕組み

洗濯機は毎日使うのに、ふたを開けて見えるのはほとんど槽の中だけ。洗濯機の構造を知りたいと思っても、洗濯機を構成する主な部品や、基本構造と各部の役割まで一気に追うと、少し難しく感じますよね。私も販売現場で学んだ知識と、2児の母として毎日洗濯する実感がつながって、洗いから脱水までの流れをイメージしやすくなりました。この記事では、見える槽だけでなく、給水弁や排水弁、センサーの働きまで、暮らし目線で整理します。縦型とドラム式の構造の違い、二槽式洗濯機の仕組み、水流と回転で汚れを落とす仕組みも順番に見ていきます。

洗濯機の構造を部品と工程から理解する

• 洗濯機を構成する主な部品を押さえる
• 基本構造と各部の役割を内槽・外槽・弁で見る
• 洗いから脱水までの流れを順番に追う
• 水流と回転で汚れを落とす仕組み
• 縦型とドラム式の構造の違いを比べる
• 二槽式洗濯機の仕組みは今も役に立つ？

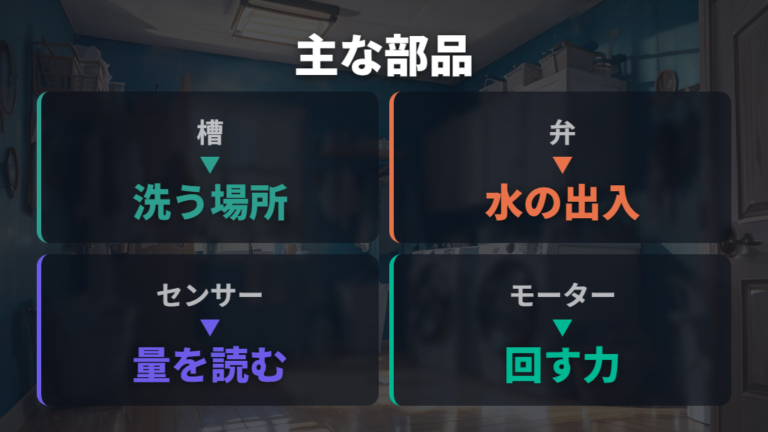

洗濯機を構成する主な部品を押さえる

洗濯機のふたを開けると、まず目に入るのは衣類を入れる槽ですよね。私も家で洗濯物を放り込むときは、つい「この中で回っているんだな」くらいに見てしまいます。でも洗濯機を構成する主な部品は、見える槽だけではありません。水を入れる部品、水を止める部品、汚れた水を出す部品、衣類の量や水位を読む部品が、順番を合わせて動いています。

縦型なら、底のパルセーターが水流を作り、衣類をかくはんします。ドラム式なら、ドラムが回って衣類を持ち上げ、落とす動きで洗います。この違いは、形の好みだけではなく、洗い方そのものの違いです。方式の違いをざっくり押さえたいときは、ドラム式と縦型の洗浄方式の違いも見ておくと、構造と洗い方がつながりやすくなります。

洗濯機は、槽・弁・センサー・モーターが連携して洗いから脱水までを進めます。

私が最初に納得したのは、給水弁や排水弁の存在でした。水道につないでいるのに勝手に水が入り続けないのは、給水弁が必要なタイミングで開閉しているから。洗い中に水が抜けないのは、排水弁が排水口を閉じているためです。

さらに、多くの全自動機では重量センサーや水位センサーも大事な役割を持っています。給水前に衣類量の目安を読み、水位を判断することで、洗いの準備が進みます。ただし、センサーの方式は機種により差があります。洗濯機の構造は、見える槽と見えない部品の連携で成り立っている、と考えるとぐっと分かりやすくなります。

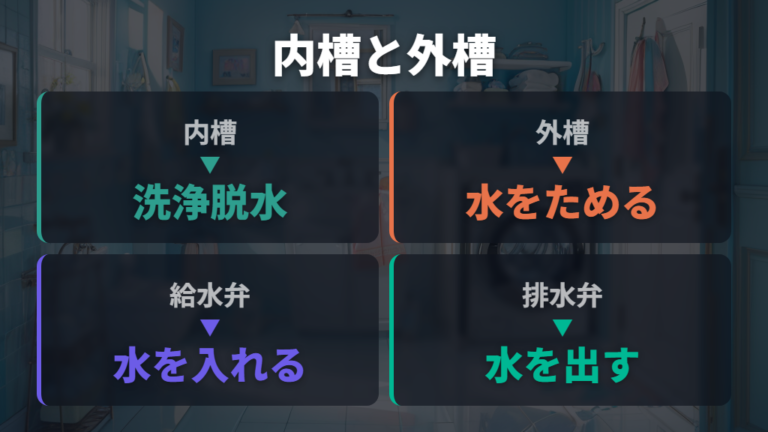

基本構造と各部の役割を内槽・外槽・弁で見る

洗濯機の基本構造は、内槽だけを見ていると少し分かりにくいです。私も最初は「水がたまる場所」と「衣類が回る場所」を同じもののように考えていました。でも、内槽・外槽・弁・センサーを分けて見ると、水が入って、止まり、抜ける流れがかなり整理できます。

部品	主な役割	構造上のポイント
内槽	洗浄と脱水を行う容器	多くの機種では側面に小さな穴があり、脱水時に水分が外槽側へ抜ける
外槽	穴あり槽では洗い・すすぎ時に水をためる	内槽の外側にあり、脱水時の水の排出経路にもなる
給水弁	水道から槽へ水を入れる	電磁石で弁が開き、必要水量で閉じる
排水弁	汚れた水を外へ出す	洗い・すすぎ中は排水口を塞ぎ、排水時に開く
重量センサー	衣類量の目安を計測する	給水前に槽を回し、モーター負荷などから衣類量を読む方式が多い
水位センサー	規定水位を判断する	空気圧の変化などで水位を検知する方式がある

表で見ると、内槽は衣類が直接入る場所、外槽は水を受ける場所として役割が分かれています。多くの穴あり槽では、脱水のときに内槽の穴から水分が外槽側へ抜けるので、見た目以上に二重構造の意味があるんですね。シャープの穴なし槽のように、内槽に穴がない構造は例外として見ておくと整理しやすいです。

私が家で洗濯機を見直したときに面白いと感じたのは、給水と排水が勝手に起きているわけではない点です。給水弁が開くから水が入り、必要水量で閉じる。排水弁が閉じているから洗い中の水はたまり、開くから汚れた水が外へ出ます。

水が入らない、水が抜けないと感じたときは、槽だけでなく弁やセンサーの働きも関わります。

内槽・外槽・給水弁・排水弁を分けて考えると、洗濯機の中で起きていることが見えやすくなります。重量センサーと水位センサーも含めて、多くの全自動機は「水をためて回す箱」より、ずっと細かく役割分担している家電です。

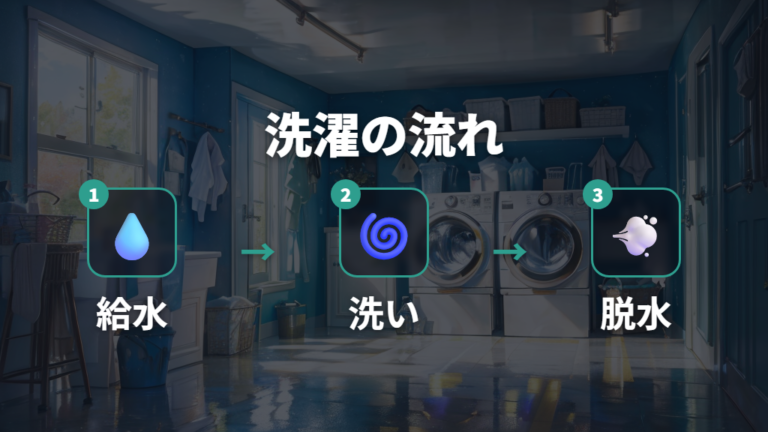

洗いから脱水までの流れを順番に追う

私たちはいつも何気なくスタートボタンを押しますが、その後の洗濯機はかなり段取りよく動いています。家事の合間に音だけ聞いていると同じように回っている感じがしますよね。でも中では、給水、洗い、すすぎ、脱水が順番に進んでいます。

私の場合、音の変化を意識して聞くようになってから、洗濯機の動きが少し身近になりました。水が入る音、かくはんする音、排水する音、脱水で回転が上がる音。それぞれに役割があります。

1. 衣類量を読み、給水前に必要な水量を判断する

2. 給水弁が開き、槽へ水を入れて洗いの準備をする

3. 水流やドラム回転で衣類を動かし、汚れを落とす

4. 排水弁が開き、洗いで使った水を外へ出す

5. すすぎで水を入れ替え、洗剤分を流していく

6. 内槽やドラムを高速回転させ、水分を外へ飛ばす

洗濯機の一連の動きは、衣類量の確認から脱水までの順番で見ると理解しやすくなります。

ここで大事なのは、洗いだけが洗濯ではないということです。汚れを落とすには水流や回転が必要ですし、洗剤分を残しにくくするにはすすぎの工程も欠かせません。最後の脱水では、多くの穴あり槽で内槽の小さな穴から水分が外へ抜けます。

スタート後は給水・洗い・すすぎ・脱水が連携して進むと覚えておくと、途中で止まったときも「どの工程で困っているのか」を見やすくなります。無理に分解して確認する必要はありませんが、音や表示、床の水濡れなどを落ち着いて見る手がかりになります。

水流と回転で汚れを落とす仕組み

洗濯物が中でぐるぐる回っているだけに見えても、汚れの落ち方は方式によって変わります。私も家で子どもの服を洗うとき、泥っぽい汚れと普段着の皮脂汚れでは、仕上がりの見え方が違うなと感じることがあります。そこには、水流と回転の使い方が関わっています。

縦型は、底のパルセーターが水を動かして、衣類同士をもみ合わせるように洗います。たっぷりの水で衣類を動かすので、泥などの固形汚れを落としたい場面で頼りやすい構造です。ただし、洗剤や柔軟剤を入れすぎると、すすぎが追いつきにくくなることがあります。

汚れ落ちは洗剤だけでなく、水流・回転・衣類の動き方でも変わります。

ドラム式は、ドラムの回転で衣類を持ち上げ、落とす動きで洗います。少ない水で高濃度の洗剤液を使うため、皮脂汚れに向きやすい一方、色移りや黒ずみ、タオルのゴワつきが起こることがあります。構造を知っていると、「洗剤を増やせば解決」と考えすぎずに済みます。

私が意識しているのは、水流と回転が衣類をどう動かすかを見ることです。縦型のもみ洗い、ドラム式のたたき洗いは、どちらが上という話だけではありません。汚れの種類、衣類の量、水の使い方が合っているかで、洗い上がりの納得感が変わります。

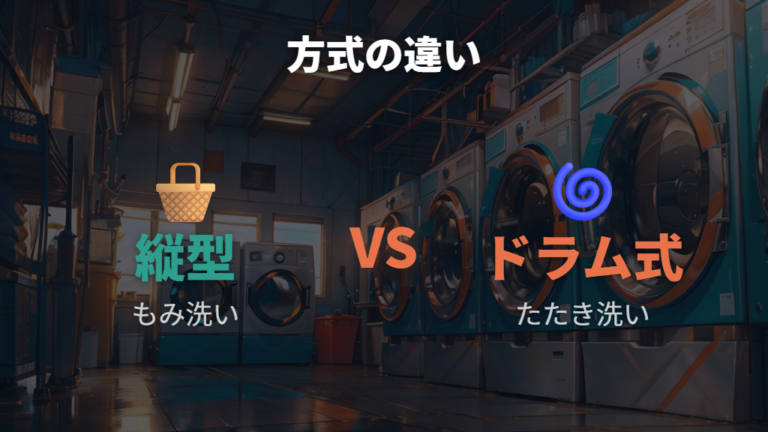

縦型とドラム式の構造の違いを比べる

買い替え相談でよく迷いやすいのが、縦型とドラム式の違いです。私も家事目線で見ると、置き場所や乾燥だけで決めたくなりますが、構造を見ると洗い方、水の使い方、衣類への影響まで比べやすくなります。

項目	縦型	ドラム式
基本の洗い方	パルセーターによるかくはん水流のもみ洗い	ドラム回転で衣類を持ち上げて落とすたたき洗い
得意な汚れ	メーカー説明では泥などの固形汚れに向きやすいとされる	皮脂汚れに向きやすい傾向がある
水の使い方	たっぷりの水で洗う傾向	少ない水で高濃度の洗剤液を使う
衣類への影響	こすれや絡みがドラム式より多くなる	こすれや絡みが少なく傷みを抑えられる
注意点	洗剤・柔軟剤の入れすぎですすぎ不充分や泡の飛びが起きることがある	少ない水で洗うため色移りや黒ずみが起こることがある

表にすると、縦型は水流で衣類を動かす力が分かりやすいです。泥などの固形汚れが多い家庭では、この洗い方が合いやすい場面があります。ただ、こすれや絡みがドラム式より多くなる点は見ておきたいところです。

一方で、ドラム式は衣類を持ち上げて落とすたたき洗いが基本です。少ない水で高濃度の洗剤液を使うため、節水性を重視したい家庭には魅力があります。ただし、少ない水で洗う構造だからこそ、色移りや黒ずみ、タオルのゴワつきに注意が必要です。

縦型とドラム式は、形ではなく洗い方と水の使い方から比べると選びやすくなります。

私なら、汚れの種類と水の使い方を先に見ます。子どもの泥汚れが多いのか、普段着中心で節水性を重視するのか。もみ洗いとたたき洗いの違いを知ると、カタログの言葉も暮らしに引き寄せて読めます。

汚れ落ちは、温度・コース・衣類量・洗剤量でも変わるため、表の得意な汚れはあくまで目安として見てください。

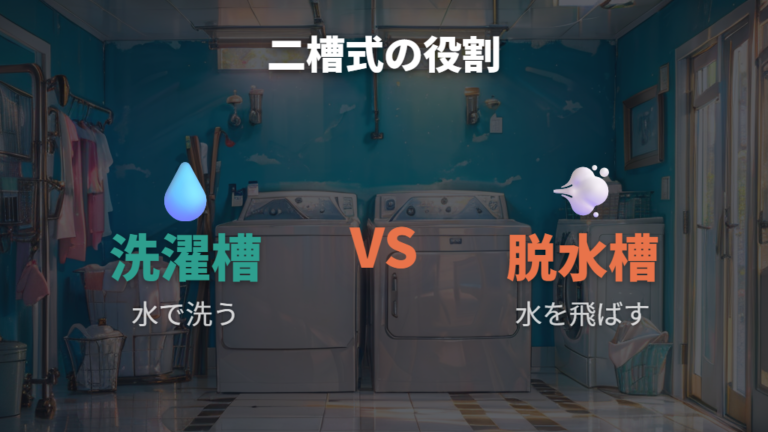

二槽式洗濯機の仕組みは今も役に立つ？

二槽式洗濯機は、洗濯槽と脱水槽が分かれている構造です。全自動に慣れていると、洗った衣類を手で脱水槽へ移す手間が気になりますよね。私も家事の流れだけで考えると、ボタンひとつで終わる全自動の楽さは大きいと感じます。

ただ、構造として見ると、二槽式の分かりやすさは今でも学びになります。洗う場所と脱水する場所が分かれているので、洗いの工程と脱水の工程を目で追いやすいんです。水をためて洗い、汚れた水を流し、別の槽で水分を飛ばす。この流れがはっきり見えると、全自動洗濯機の中で起きていることも想像しやすくなります。

二槽式は手間がある一方、洗いと脱水の役割分担が見えやすい構造です。

私が面白いと思うのは、工程を自分で切り替える感覚が残っているところです。全自動では給水弁や排水弁、センサーが段取りを進めますが、二槽式ではあなたが洗いと脱水の間に入ります。だからこそ、洗濯機の仕組みを理解する入り口としては、とても素直な形なんですね。

洗濯機の構造で変わる方式別の違いとトラブル対策

• 構造で変わる洗浄力と節水性の見方
• 故障しやすい構造上のポイントはどこか
• 給水・排水まわりの水漏れ原因を見分ける
• 乾燥機能の構造はヒーター式とヒートポンプ式で違う
• 構造を踏まえた掃除と安全の注意点

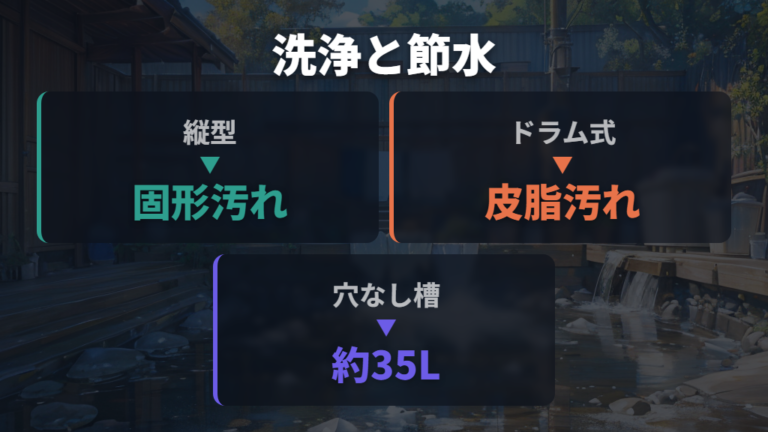

構造で変わる洗浄力と節水性の見方

洗浄力と節水性は、どちらかだけで見ると迷いやすいです。私も泥汚れが多い日と、普段着をまとめて洗う日では、洗濯機に求めることが少し変わります。構造の違いを知ると、家庭ごとの重視点が見えやすくなります。

方式・構造	強み	注意点
縦型	メーカー説明では泥などの固形汚れに向きやすいとされる	水量はドラム式より多くなりやすい
ドラム式	皮脂汚れに向きやすい傾向があり、縦型洗濯機より大幅に節水できる	色移り、黒ずみ、タオルのゴワつきが起こることがある
シャープ穴なし槽	外槽との間のムダ水をカットし、ES-PT11Lでは約35Lの節水効果が見込める	数値はES-PT11Lで、穴あり槽だと仮定した同機種との比較

縦型は、水を使って衣類をしっかり動かす構造です。泥などの固形汚れを落としたい家庭では、頼りやすい場面があります。その分、水量はドラム式より多くなりやすいので、節水性だけを重視する場合は見方が変わります。

ドラム式は少ない水で洗う構造なので、縦型洗濯機より大幅に節水できます。皮脂汚れに向きやすい傾向がある一方で、色移りや黒ずみ、タオルのゴワつきが起こることがあります。私なら、洗剤量や詰め込みすぎにも気をつけます。

穴なし槽の節水効果は、該当機種と比較条件がセットで示されている数値です。

ES-PT11Lでは約35Lの節水効果が見込めるという情報は魅力的ですが、穴あり槽だと仮定した同機種との比較です。数字だけを広げて考えず、どの構造の、どの条件の話かまで見ると、暮らしに合う判断がしやすくなります。

洗浄力の出方は、温度・コース・衣類量などでも変わります。方式ごとの強みは目安として見てください。

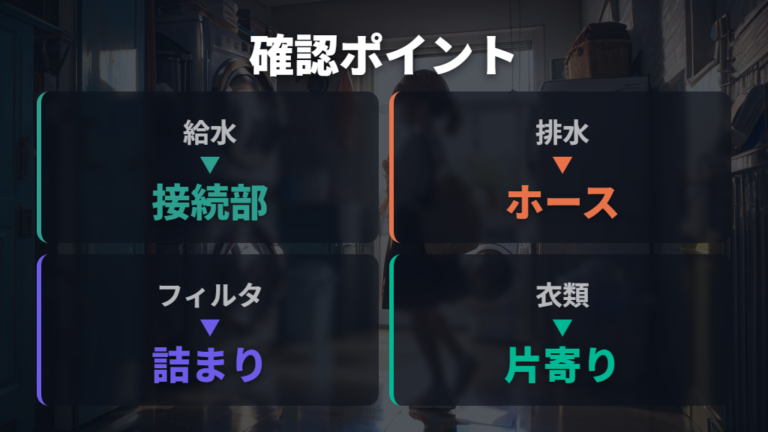

故障しやすい構造上のポイントはどこか

異音、水漏れ、脱水エラーに気づくと、すぐ本体の大きな故障を想像して不安になりますよね。私も家で床が少し濡れているのを見つけたときは、まず焦りました。でも構造から見ると、最初に確認しやすい場所があります。

まず見たいのは、給水まわりと排水まわりです。水が入る側では蛇口、給水ホース、接続部。水が出る側では排水ホース、排水口、ホースの曲がりや外れを見ます。次に、フィルターの詰まりや衣類の片寄りも確認します。脱水時にガタガタする場合、衣類が片側に寄っているだけで止まることもあります。

困ったときは、給水・排水・フィルター・衣類の片寄りを順に見ると落ち着いて確認できます。

ただし、無理に本体を開けたり、奥の部品を触ったりする必要はありません。異音の種類別に原因部品を断定する情報は薄いので、音だけで決めつけないほうが安心です。水漏れが続く、焦げたようなにおいがする、表示エラーが消えないときは、使用を止めて取扱説明書や公式案内を確認してください。最終的な判断は修理窓口など適切な専門家にご相談ください。

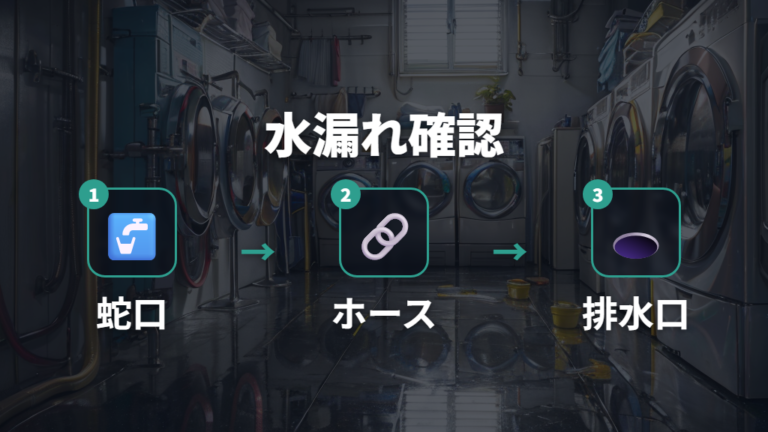

給水・排水まわりの水漏れ原因を見分ける

床が濡れているのを見つけると、洗濯機本体から漏れているように見えます。私も最初は「もう故障かな」と思いがちでした。でも水は上から下へ伝うので、濡れている場所だけで原因を決めにくいんです。

私が見るときは、蛇口側から排水側へ、外から確認できるところを順番にたどります。いきなり本体を動かすより、まず水の入口と出口を見るほうが落ち着けます。

1. 蛇口まわりに水滴がないか、接続部を目で確認する

2. 給水ホースの差し込みやゆるみ、ひび割れを確認する

3. 本体背面や側面に水が伝っていないか見る

4. 排水ホースの外れ、つぶれ、曲がりを確認する

5. 排水口まわりに水の戻りやあふれがないか見る

6. 濡れ方が続く場合は使用を止め、公式案内や修理窓口を確認する

水漏れは蛇口、給水ホース、本体側、排水ホース、排水口の順で外から確認します。

ここで気をつけたいのは、濡れている場所だけで原因を決めないことです。給水ホースからの水が本体側に伝うこともあれば、排水ホースや排水口の周辺で水が広がることもあります。タオルで拭きながら、どこから新しく濡れるかを見ると判断しやすくなります。

ただ、接続部を強く締めすぎたり、ホースを無理に曲げ直したりするのは避けてください。水漏れが続くと床や周囲にも影響します。正確な情報は公式サイトをご確認ください。

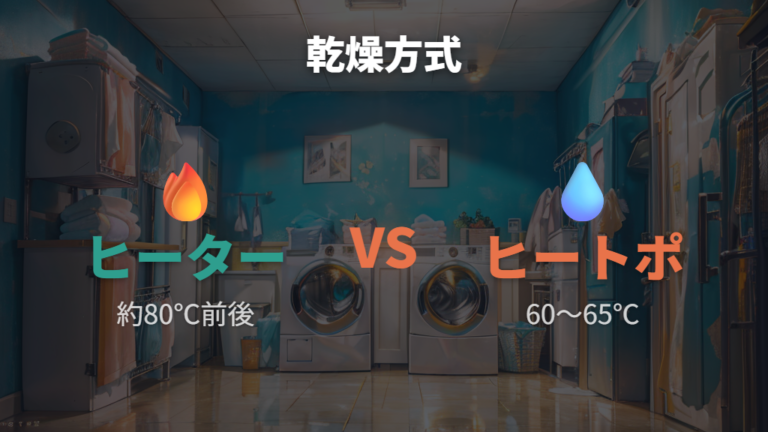

乾燥機能の構造はヒーター式とヒートポンプ式で違う

乾燥まで使う家庭では、洗う構造だけでなく乾かす構造も見ておきたいところです。私も雨の日や洗濯物が多い日は乾燥機能に助けられますが、ヒーター式とヒートポンプ式では、空気の扱い方と温度の考え方が違います。

乾燥方式	仕組み	温度の目安
ヒーター式乾燥	電気ヒーターを発熱させ、ファンで熱風をドラム内へ送る	目安としてAQUAは約80℃前後、価格.comマガジンは80度ほどと説明
ヒートポンプ式乾燥	熱交換器で除湿と加熱を繰り返し、機内の空気を循環させる	目安としてAQUAは60〜65℃程度、価格.comマガジンは65度ほどと説明

ヒーター式乾燥は、電気ヒーターで熱を作り、ファンで熱風を送る仕組みです。熱で乾かすイメージがしやすく、温度の目安も高めに説明されています。衣類によっては熱の影響を気にしたい場面があります。

ヒートポンプ式乾燥は、除湿と加熱を繰り返しながら機内の空気を循環させます。表の通り、温度の目安はヒーター式より低めです。乾燥の仕組みを知ると、「乾くかどうか」だけでなく、衣類への熱のかかり方も見やすくなります。

乾燥方式は、熱風で乾かすか、除湿しながら空気を循環させるかで構造が違います。

私なら、乾燥方式と温度の目安をセットで見ます。約80℃前後や60〜65℃程度という表現は、方式の違いをつかむ手がかりです。ただし、実際の運転温度は機種・コース・衣類量・運転条件で変わるため、衣類表示と取扱説明書も合わせて確認してください。

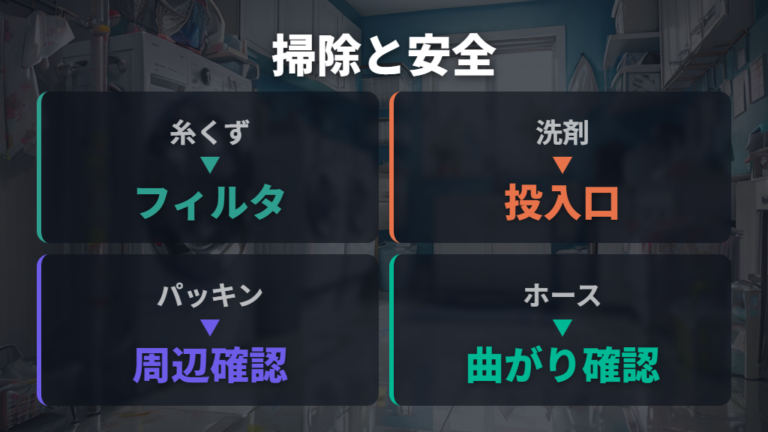

構造を踏まえた掃除と安全の注意点

洗濯槽やフィルターの掃除は、におい対策だけだと思われがちです。私も以前は、においが気になったときだけ慌てて掃除する感覚でした。でも構造を知ると、掃除は洗濯機の通り道を保つ日常点検でもあると感じます。

洗濯機の中では、水が入り、洗剤液が衣類を通り、汚れた水が排水されます。糸くずや汚れがたまりやすい場所をそのままにすると、排水の流れや仕上がりに影響することがあります。フィルターがある機種では、フィルターの詰まりを見ておくだけでも、異変に気づきやすくなります。

掃除のためでも、本体を分解したり奥の部品を無理に触ったりしないでください。

私が家で意識しているのは、見える範囲をこまめに確認することです。糸くずフィルター、洗剤投入口、パッキンまわり、排水口まわりなど、外から確認できる場所を見ます。洗濯槽は内槽と外槽が関わるので、見えている内側だけで判断しすぎないほうがいいですね。

安全面では、給水ホースや排水ホースの無理な曲がり、接続部のゆるみも見ておきたいところです。濡れやにおい、エラー表示が続くときは、掃除だけで解決しようとせず、取扱説明書や公式案内を確認してください。構造を知る目的は、自分で奥まで直すことではなく、早めに異変を見つけることです。

よくある質問

洗濯機の構造でまず知っておく部品は何ですか？

まずは内槽、外槽、給水弁、排水弁、重量センサー、水位センサーを見ると分かりやすいです。衣類を洗う場所だけでなく、水を入れる、ためる、出す部品が連携しています。

縦型とドラム式は構造として何が違いますか？

縦型はパルセーターの水流でもみ洗いし、ドラム式は衣類を持ち上げて落とすたたき洗いが基本です。水の使い方や得意な汚れ、衣類への影響も変わります。

洗濯機の水漏れはどこから確認すればいいですか？

蛇口、給水ホース、本体側、排水ホース、排水口の順で、外から見える範囲を確認してください。濡れている場所だけで原因を決めず、新しく濡れる場所を見るのが近道です。

乾燥機能のヒーター式とヒートポンプ式は何が違いますか？

ヒーター式は電気ヒーターで熱風を送り、ヒートポンプ式は除湿と加熱を繰り返して空気を循環させます。温度の目安も違うため、衣類表示や取扱説明書も合わせて見てください。

洗濯機の仕組みを暮らしに生かすまとめ

この記事のまとめです。

• 洗濯機の構造は内槽・外槽・弁・センサーの連携
• 内槽は洗浄と脱水、穴あり槽の外槽は水をためる役割
• 給水弁は水を入れ、排水弁は汚れた水を出す部品
• 重量センサーと水位センサーによる給水前の判断
• 洗い・すすぎ・脱水を順番に進める自動運転の流れ
• 縦型はパルセーター水流によるもみ洗いが基本
• ドラム式は衣類を持ち上げて落とすたたき洗い
• 二槽式は洗濯槽と脱水槽が分かれた分かりやすい構造
• 洗浄力と節水性は汚れの種類と水の使い方で判断
• 乾燥方式はヒーター式とヒートポンプ式で空気の扱いが違う点
• 水漏れ時は蛇口・給水ホース・排水ホース・排水口の順
• 掃除はにおい対策だけでなく構造を保つ日常点検

洗濯機の構造は、難しい内部機械の話に見えますが、暮らしの中ではかなり実用的です。水が入る、たまる、抜ける、回る。この流れを知っておくだけでも、いつもの洗濯機の音や動きが少し違って見えてきます。

私も家では2児の洗濯物に追われるので、毎回細かく観察しているわけではありません。それでも、泥汚れが多い日は縦型の水流を思い出し、乾燥まで使う日は乾燥方式を意識します。構造を知ると、洗剤量や詰め込み方も見直しやすくなります。

洗濯機の構造を理解する目的は、自分で中を開けて直すことではありません。異音や水漏れ、脱水エラーに気づいたときほど、給水、排水、フィルター、衣類の片寄りを順に見ることが大切です。無理をせず、見える範囲から落ち着いて確認してください。
